معرفی لول سوئیچ نوری
اندازه گیری نقطه ای سطح در صنعت بسیار کاربرد دارد، جهت اندازه گیری حد بالای مخازن، حد پایین مخازن و یا مشخص کردن نقطه های بیشتری در مخازن مایعات شفاف همچون آب استفاده از لول سوئیچ نوری به کار گرفته میشود. از این لول سوئیچ ها معمولا باید در مخازنی که مایعات شفاف در آنها نگهداری میشود کاربرد داد.

عملکرد لول سوئیچ های نوری

کاربرد لول سوئیچ های نوری

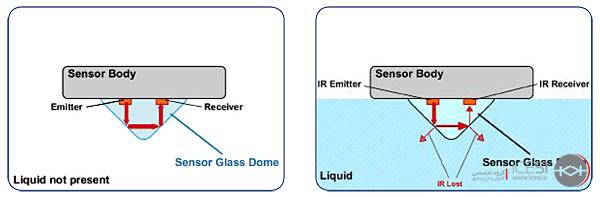

نحوه عملکرد لول سوئیچ نوری
در نوک این سنسور یک منشور کوچک قرار داده شده که در پشت این منشور فرستنده و گیرنده نوری نصب شده است که تا زمانی که مقابل سنسور خالی باشد، نور در داخل خود منشور منعکس می شود و به گیرنده برگشت داده می شود و زمانی که در مقابل سنسور آب و مایعات دیگر قرار بگیرد نور از داخل منشور خارج می شود و سنسور مایع را تشخیص می دهد.
مزایای لول سوئیچ نوری
- ظاهری ساده و کوچک
- طول عمر زیاد به دلیل نداشتن قسمت های مکانیکی
- سرعت و عملکرد سریع
- تعویض آن بسیار ساده و سریع بوده
- نیاز به کالیبراسیون ندارد
19 دیدگاه
حسن احمدی
سلام روز بخیر >یک ظرف ۱۰*۱۰*۱۰دارم که قراره داخلش جوهر ریخته بشه میخوام از چه سنسوری باید استفاده کنم تاحداقل وحد اکثر مایع داخل ظرف برام مشخص کنه.در ضمن میتونم ارتفاع ظرف را بزرگ تر کنم وجنس ظرف پلاستیک می باشد ومایع از بیرون قابل دیدن نیست.ممنون
میلاد موسوی
سلام وقت بخیر
برای این کار شما چندین راه دارید.
۱- راه اول استفاده از لول سوییچ های شناوری هست که floating level switch هم بهش میگن. شما باید ۲ تا سنسور خریداری کنید یکی برای سطح پایین و بالا که قیمت هم حدود ۵۰ تا ۷۰ تومنه
۲- راه دوم استفاده از سنسورهای خازنی که از بیرون به مخزن چسبانده میشه. قیمت این سنسورها هم تقریبا حدود ۵۰ تومان است و نصبش راحت تر هم است. سنسوری خریداری بکنید که پیچ تنظیم داشته باشه.
محمد
با سلام مهندس پارامترهای همه اینورتر ها شبیه هم است؟؟؟
میلاد موسوی
اگر کارایی ۲ اینورتر یکی باشه تقریبا پارامترهای اونها مشترک هست فقط اسم پارمترها فرق میکنه شاید در یک برند mv20 باشه در یک برند دیگه is12 باشه
Shayan
سلام دوستان برای کنترل سطح دانه های طیور در مخازن چه سنسوری موجود هست؟
میلاد موسوی
سلام
سطح را به صورت نقطه ای میخواهید کنترل کنید؟؟
Shayan
خیر فقط پر و خالی بودن مخزن مشخص شود کافی هست
میلاد موسوی
سلام وقت بخیر
از سنسورهای خازنی به راحتی میتونید استفاده نمایید – قیمت بهترین کیفیت محصول تو بازار زیر ۱۰۰ هزار تومان است
رضا قنبری
سلام ، دقت تشخیص سطح برای سنسورهای نوری چقدره؟
میلاد موسوی
سلام
بستگی به سیال داخل مخزن داره
Amir ali
سلام مهندس
سه تا الکتروپمپ که آب یک دریاچه خیلی بزرگ روپمپاژ میکنند، یکی از اینها تریپ خورده و استارت نمیشه. لول سویچ احتمال پایین بودن سطح آب را سویچ کرده که پمپ استپ شده، حال برای تست همین لول سویچ اگه دو سر لول سویچ جامپ کنیم آیا موتور میسوزد؟ راه تست دیگری هم دارد؟
منون باتشکر از حسن نیت شما
میلاد موسوی
سلام وقت بخیر
شرایطی که شما تعریف کردید اصلا شرایطی نیست که بنده بخوام همینطوری نظر بدم و خدایی نکرده خسارت مالی به مجموعه وارد بشه، اگر هنوز این مشکل هست لطفا ی نقشه ای از سیم کشی و فرمان لول سوئیچ به الکتروموتور ها رو برام ایمیل کنید تا کمی بیشتر بررسی کنیم
با تشکر
نوژان
سلام خوبيد
مايع اب درون ظرف من در حد ١،٢ قاشق غذاخوريه
از چه سنسوري استفادع كنم كه در صورت ريختن اب به اين ميزان، سنسور عمل كنه؟
مرسي
نوژان
میلاد موسوی
اندازه ظرفتون چقدر هستش؟
حسام
سلام مهندس
اگر امکانش هست فیلم اموزشی در مورد اینورتر داخل سایت قرار بدید
میلاد موسوی
سلام بله حتما
اینورترها دسته بندی و برندهای متفاوتی دارند، شما موضوع خاصی مد نظرتون نیست؟
حمید چراغیان
سلام
آیا از این سنسور های لول سوییچ نوری میتوان برای کنترل سطح آب مخازن بتونی برای مصارف کشاورزی استفاده کرد؟ و اینکه اگر این امکان وجود دارد سیگنال خروجی این سنسور ها به صورت ۴ تا۲۰ میلی آمپر یا…. باشد که سطح مخزن را در نرم افزار Hmi مانیتور کرد،؟ چند تا سنسور باید استفاده کرد برای مخزن با ۱۴متر عمق؟ اگر آب کدر باشد باعث خطا نمیشد؟
میلاد موسوی
سلام وقت بخیر
این سنسورها در واقع لول سوئیچ هستند و فقط به شما سطج یک نقطه را مشخص خواهند کرد.
با شرایطی که فرمودید مشکلی نخواهند داشت
سینا داودی
سلام. و خسته نباشید. برای ظرف ۲۵۰ سی سی در فرآوری مواد غذایی، آیا لول سوئیچ یا سنسوری هست که با بستن شیر برقی از لبریز شدن مواد غذایی جلوگیری کنه ؟ ممنونم
