از فیلدباس چه می دانید؟

فیلدباس چیست؟

فیلدباس یک سیستم ارتباطی دو طرفه ،به صورت کاملا دیجیتال و سریال می باشد که بین تجهیزات ابزاردقیق در سطح فیلد به کار گرفته می شود این تجهیزات می توانند ترانسمیترهای دما،فشار،فلو و لول و آنالایزر ها باشند.این شبکه دارای قابلیتهای بالایی برای توزیع عملیات کنترل بین کلیه تجهیزات Field می باشد.تجهیزات Field پایین ترین سطح در هرم شبکه واحدهای صنعتی را تشکیل میدهند.

تجهیزات ابزاردقیق (سنسورها ، محرکها و کنترلرها) با ارتباط با یکدیگر (در شبکه های LAN ) عملیات کنترل هر فرآیند را انجام میدهند و مجموعه تمامی این شبکه های محلی شبکه سراسری Plant را تشکیل می دهند که این شبکه سراسری برای نظارت گسترده بر کلیه فرآیندهای یک Plant بکار می رود .

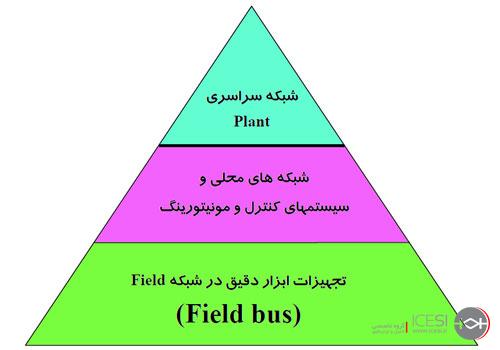

هرم شبکه واحدهای صنعتی

کابل کشی خط فیلدباس

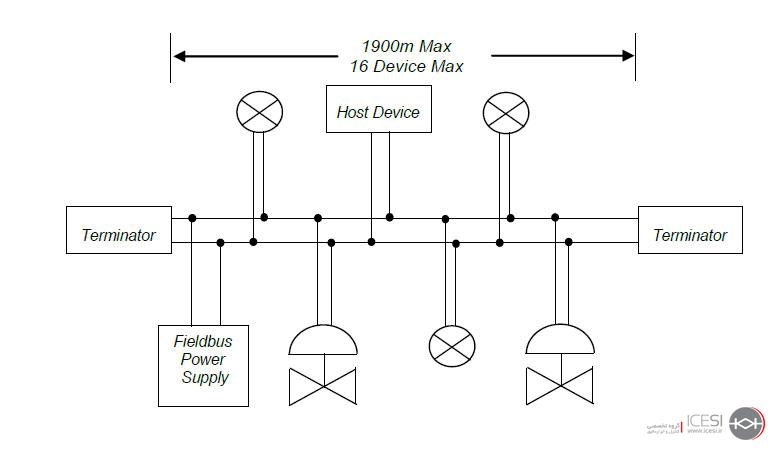

تجهیزات Field bus می توانند از طریق یک خط دو سیمه Field bus تغذیه شوند. طول کابل Field bus به پارامترهایی نظیر سرعت مخابره اطلاعات ، نوع کابل ، اندازه سیم و تغذیه روی خط باس بستگی دارد . در شکل زیر توپولوژی تجهیزات Field bus و Wiring بین آنها دیده میشود . بخاطر جلوگیری و ممانعت از انعکاسات سیگنال که باعث ایجاد اعوجاج در سیگنال می شوند ، در دو انتهای باس مدارهایی تحت عنوان Terminator نصب می شوند .

نحوه سیم یندی فیلدباس

جهت کسب اطلاعات بیشتر به وب سایت fieldbus مراجعه فرمایید
